Separator magnetyczny płytowy 505x520x83/F z szufladą czyszczącą

  Netto Brutto:
CENA 3 460,00 PLN 4 255,80 PLN
Dostępna ilość 0 szt.
Do koszyka:
Zwiększ
Zmniejsz
szt.
długość: 505 mm
szerokość: 520 mm
wysokość: 83 mm
producent: ENES Magnesy


Opis

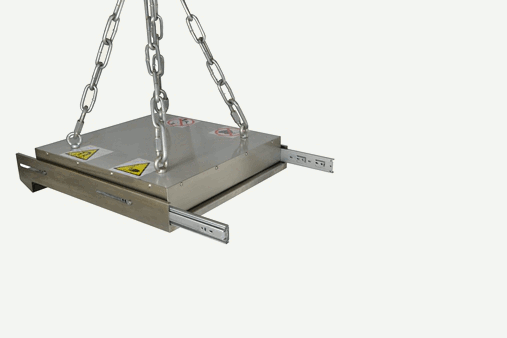

Separator montowany nad taśmociągiem służy do wychwytywania niepożądanych stalowych elementów z transportowanych substancji (przemysł spożywczy, przetwórstwo tworzyw sztucznych, surowce mineralne, recykling itp.). Zamontowany pod pewnym kątem może także służyć jako separator zsypowy. Szczelna obudowa ze stali kwasoodpornej zawiera obwód magnetyczny z magnesów ferrytowych. Magnetycznie czynna jest powierzchnia dolna separatora. W płycie górnej znajdują się cztery otwory gwintowane M10 w które wkręcone są śruby z uchem do podwieszania.

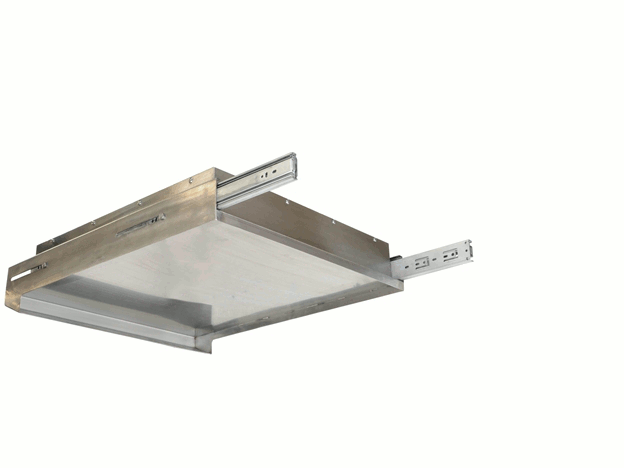

Płyta (szuflada) ułatwiająca czyszczenie jest zbudowana z blachy ze stali kwasoodpornej, chroniącej obudowę separatora przed uszkodzeniami spowodowanymi przez uderzenia wychwytywanym materiałem. Szuflada zamontowana jest na dwóch prowadnicach umożliwiających wysunięcie jej wraz z zebranym materiałem poza zasięg separatora. Po oderwaniu się elementów ferromagnetycznych szuflada może zostać łatwo wsunięta na swoje miejsce, co znacznie przyśpiesza i ułatwia proces czyszczenia.

Poniżej sposób działania szuflady.



Na zamówienie wykonujemy separatory magnetyczne o dowolnie wybranych wymiarach. Parametry magnetyczne, zasięg działania i wymiary dobierane są zgodnie z wymaganiami Klientów.

Indukcja magnetyczna na środku powierzchni bieguna magnetycznego wynosi ~0,110 [T].

Indukcja magnetyczna na krawędzi powierzchni bieguna magnetycznego (maksymalna) wynosi~0,200 [T].

Indukcja magnetyczna na środku powierzchni pomiędzy biegunami magnetycznymi wynosi ~0,120 [T].

Indukcja magnetyczna na środku powierzchni pomiędzy biegunami magnetycznymi w dystansie: 20 mm od separatora wynosi ~0,114 [T], 55 mm od separatora wynosi ~0,080 [T], 100 mm od separatora wynosi ~0,045 [T], 150 mm od separatora wynosi ~0,030 [T], 200 mm od separatora wynosi ~0,020 [T], 220 mm od separatora wynosi ~0,017 [T].

Przykładowy zasięg działania dla różnych wychwytywanych przedmiotów: walec 180g - ok.100 mm, nakrętki M5-M10 - ok.110 mm, młotek 2kg-5kg - ok.145 mm, klucz płaski - ok.220 mm, gwoździe żelazne - ok.270 mm.

W separatorze magnetycznym zastosowano spiekane magnesy ferrytowe. Maksymalna temperatura pracy dla separatorów magnetycznych z magnesami ferrytowymi wynosi ok. 250°[C]

UWAGA! Nieostrożne obchodzenie się z urządzeniem może spowodować obrażenia rąk!

Caution! Strong magnetic field! Caution! Danger of hand crush! Caution! Metal object having ban! Caution! Persons with pacemaker presence ban!

Ciężar separatora wynosi: ~120,0 [kg]

Załączniki

Brak załączników.
separator płytowy, nadtaśmowy, nad taśmę, nadprzenośnikowy, nad przenośnik, podwieszany, dla linii transportowych
