Chwytak magnetyczny CM300

  Netto Brutto:
Cena od: 1 szt. 789,00 PLN 970,47 PLN
Cena od: 2 szt. 723,00 PLN 889,29 PLN
Dostępna ilość 0 szt.
Do koszyka:
Zwiększ
Zmniejsz
szt.
wymiary (D x S x W): 210 x 93 x 110 mm
długość rączki: 183 mm
udźwig nominalny: 300 kg
ciężar: 10,8 kg


Opis

Udźwig nominalny: 300 [kg]

Udźwig maksymalny: >1050 [kg] - współczynnik bezpieczeństwa dla prób statycznych wynosi 3,5.

NIE STOSOWAĆ CHWYTAKÓW DO ŁADUNKÓW CIĘŻSZYCH NIŻ UDŹWIG NOMINALNY !

Chwytaki magnetyczne są to obwody magnetyczne wykonane z wykorzystaniem magnesów trwałych. Służą do podnoszenia i przenoszenia ciężkich elementów z żelaza i stali magnetycznych. Urządzenia te nie wymagają żadnego zewnętrznego ani wewnętrznego zasilania. Włączanie i rozłączanie pola magnetycznego następuje w wyniku przestawienia ręcznej dźwigni. Pole magnetyczne chwytaków jest wytwarzane przez spiekane magnesy neodymowe najnowszej generacji. Dzięki swoim niewielkim rozmiarom i stosunkowo małej wadze są bardzo wygodne i łatwe w obsłudze. Znajdują zastosowanie w składach stali, fabrykach, magazynach, warsztatach, dokach i wszędzie tam, gdzie mogą być pomocne przy przenoszeniu blach, płyt i innych dużych stalowych elementów. Do każdego chwytaka magnesycznego serii "CM" dołączamy: dwuletnią gwarancję, deklarację zgodności "CЄ", protokół pomiaru udźwigu, instrukcję obsługi.

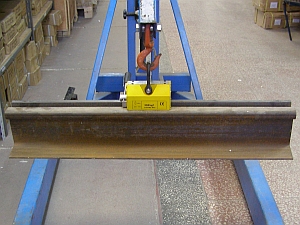

CM300 z podwieszonym ładunkiem

Rzeczywisty udźwig każdego chwytaka zależy od następujących czynników:

  • grubości i kształtu podnoszonych elementów (dla każdego chwytaka podana jest zależność udźwigu od grubości podnoszonych elementów). Dla cylindrycznych elementów pełnych (walców, prętów) udźwig nominalny jest o ok. 50% mniejszy. Minimalna grubość podnoszonych przez chwytak CM300 elementów wynosi 5 mm,

Elementy zbyt cienkie mogą być przyciągane słabo ponieważ pole magnetyczne chwytaka nie jest w pełni wykorzystane. Bardzo cienką blachę nasyca już niewielka część pola magnetycznego, a pozostała część strumienia magnetycznego przenika poza blachę do otoczenia, nie wykorzystana. W takim przypadku obwód magnetyczny chwytaka nie jest optymalnie zamknięty. Ponadto cienkie elementy wyginają się i ich powierzchnia styku z chwytakiem staje się liniowa, przez co siła udźwigu gwałtownie się zmniejsza. Najlepszą wydajność udźwigu uzyskuje się dla odpowiednio grubych elementów, które prawidłowo zamykają obwód magnetyczny wykorzystując cały strumień magnetyczny chwytaka.

W poniższej tabeli podano optymalną grubość stali dla każdego typu chwytaków (dla której wydajność udźwigu to 100%).

Nazwa
Grubość podnoszonego elementu, przy której udźwig chwytaka wynosi 100%
CM 100
15 mm
CM 200 15 mm
CM 300
20 mm
CM 600
40 mm
CM 1000
40 mm
CM 1400 60 mm
CM 2000
80 mm

Przed rozpoczęciem pracy należy uwzględnić zależność procentową udźwigu w funkcji grubości podnoszonej stali (krzywe wydajności udźwigu znajdują się w instrukcji).

W przypadku transportu elementów okrągłych, takich jak rury, pręty, wałki stalowe, udźwig maksymalny chwytaka ulega zmniejszeniu:

Typ chwytaka

Średnica max.
wałka [mm]

Długość max.
wałka [mm]
Udźwig max.
chwytaka [kg]
CM100 50 1000 45
CM200 75 1250 90
CM300 100 1750 180
CM600 125 2000 270
CM1000 150 2500 450
CM1400 175 2750 675
CM2000 200 3000 900
CM3000 225 3000 1350



  • wielkości szczeliny powietrznej między powierzchnią chwytaka a podnoszonym elementem (dla każdego chwytaka podana jest charakterystyka udźwigu w funkcji wielkości szczeliny powietrznej),
UDŹWIG NOMINALNY CHWYTAKA CM-300 [kg]
Grubość
stali

[mm]
 Szczelina niemagnetyczna D pomiędzy
chwytakiem a podnoszonym elementem [mm]
D = 0,0
D = 0,1
D = 0,3
D = 0,5
20
300
281
229
173
15
254
241
217
172
10
200
184
169
149
5
69
67
65
61

Udźwig jest uzależniony od szczeliny powietrznej pomiędzy nabiegunnikami chwytaka a podnoszonym elementem. Jeśli chropowatość powierzchni ładunku Ra będzie mniejsza od 6,3 μm, to nie będzie szczeliny powietrznej przy powierzchni chwytaka i wydajność udźwigu nie spadnie. Taki przypadek ma miejsce dla bardzo czystej, płaskiej i wyszlifowanej powierzchni. Jeśli chropowatość powierzchni podnoszonych materiałów Ra będzie większa od 6,3 μm, to szczelina miedzy chwytakiem a podnoszonym elementem powinna być uwzględniona. Dla zardzewiałych powierzchni po walcowaniu można przyjąć szczelinę w przedziale (0,1-0,3 mm), natomiast dla nierównych porowatych powierzchni szczelinę szacuje się w przedziale (0,3-0,5 mm).

Przed rozpoczęciem pracy należy odszukać zależność procentową udźwigu w funkcji szczeliny powietrznej (krzywe wydajności udźwigu znajdują się w instrukcji).

  • gatunku podnoszonej stali (im większa zawartość żelaza, tym większy udźwig: współczynnik wydajności udźwigu dla stali niskowęglowych to 1,0; dla stali wysokowęglowych - 0,90; dla stali niskostopowych - 0,75; dla żeliwa 0,50),

Rozmaite materiały ferromagnetyczne w różny sposób oddziałują z magnesem (mają inne właśności magnetyczne). Jedne przyciągane są silniej, a inne słabiej. Zależy to od struktury i składu chemicznego materiału. Dla przykładu czyste żelazo (Armco) przyciągane jest silniej niż stale węglowe, a stale węglowe silniej niż żeliwo.

    Nazwa
Udźwig nominalny
[kg]
Udźwig dopuszczalny dla danego materiału *)
[kg]
Stal
(niskowęglowa)
Stal
(wysokowęglowa)
Stal
(niskostopowa)
Żeliwo
CM 100
100
100
90
75
50
CM 200 200 190 180 150 100
CM 300
300
300
270
225
150
CM 600
600
600
540
450
300
CM 1000
1000
1000
900
750
500
CM 1400 1400 1400 1260 1050 700
CM 2000
2000
2000
1800
1500
1000

*) będzie on udźwigiem dopuszczalnym dla elementu z danego materiału, jeśli nie obniżą go inne czynniki (grubość, jakość powierzchni, kształt).

  • temperatury otoczenia i temperatury podnoszonych elementów (nie może być wyższa niż 80o[C]).

Chwytaki magnetyczne nie są źródłem hałasu. Poziom ciśnienia akustycznego nie przekracza 70 [dB].

Ciężar chwytaka: ~ 10,8 [kg]
